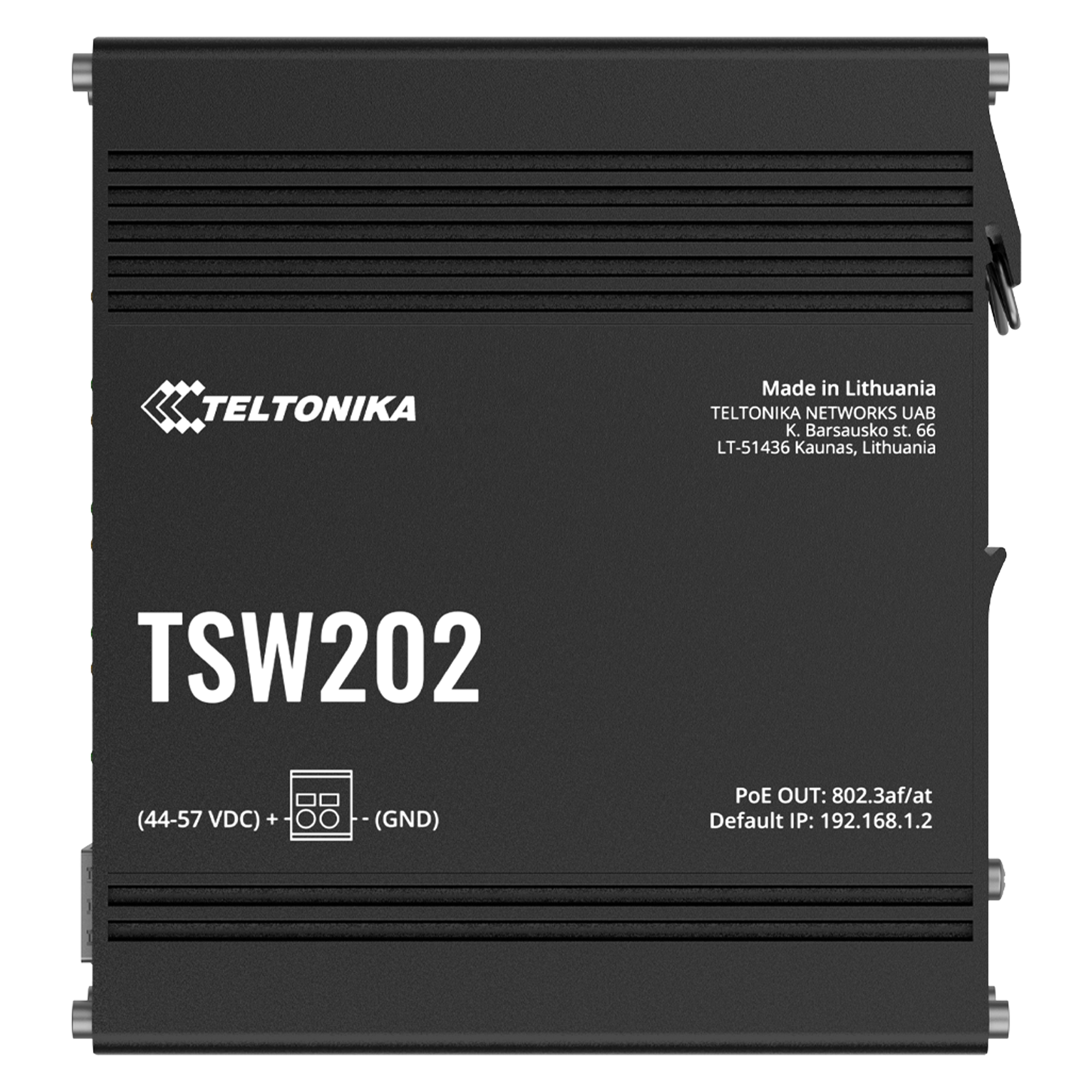

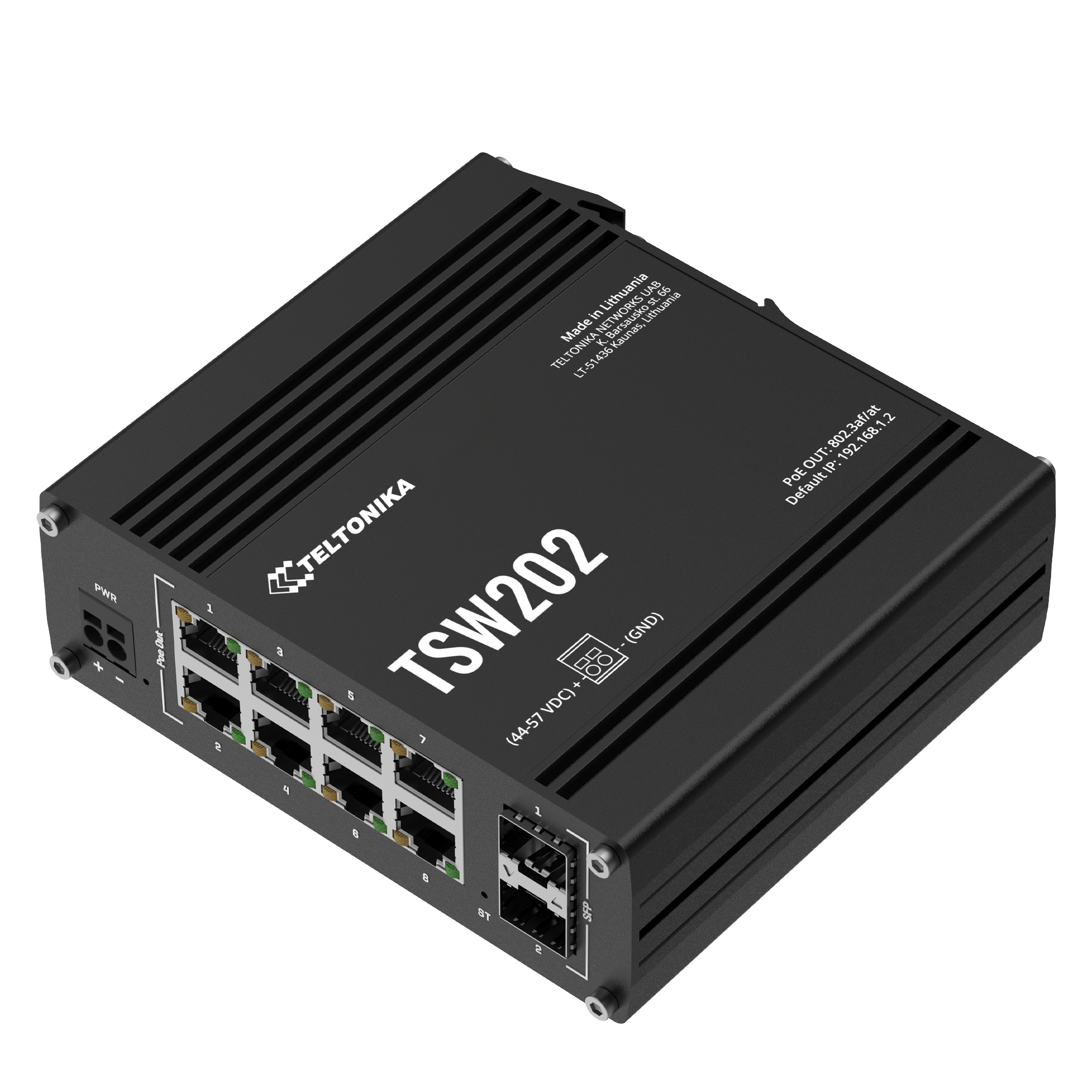

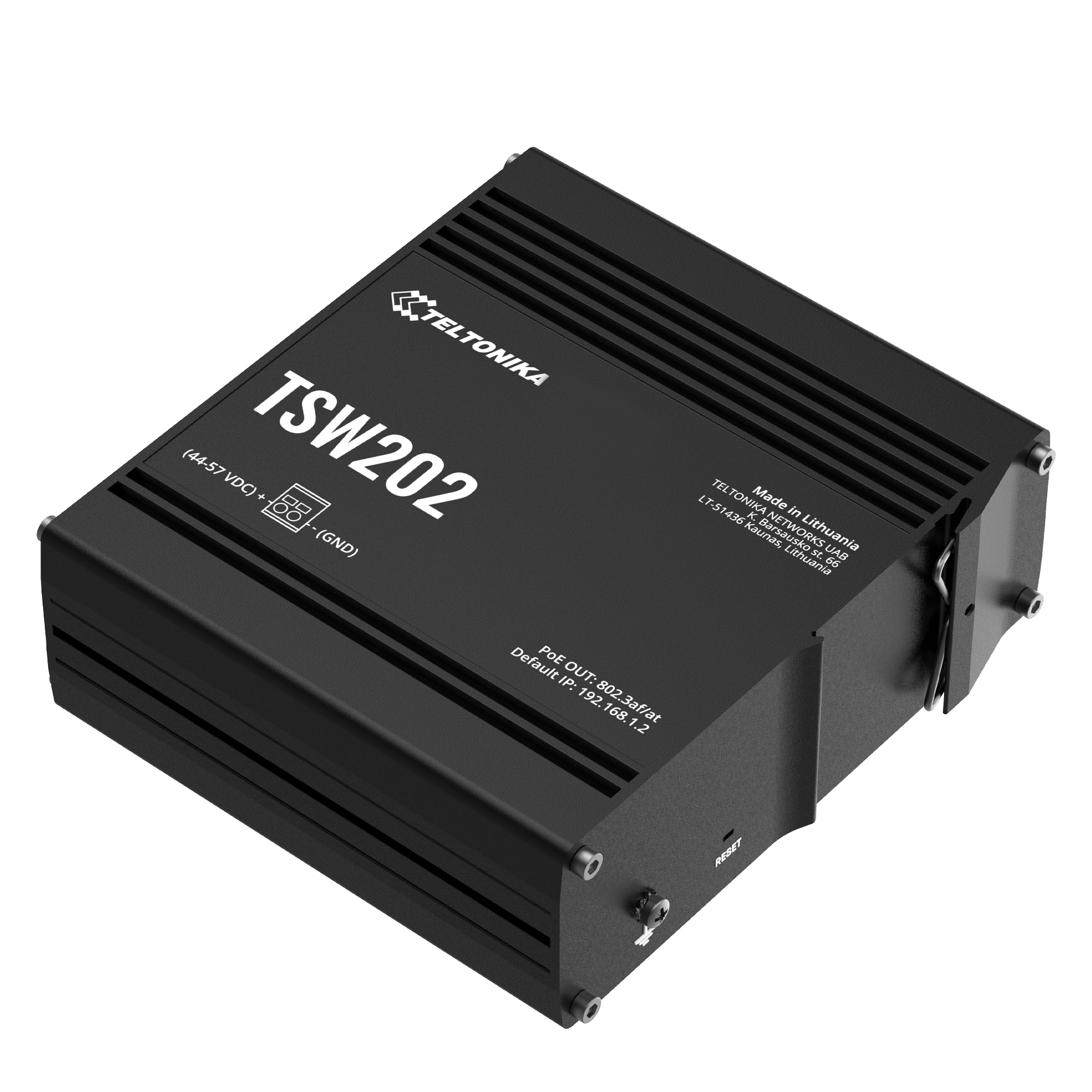

TSW202 産業用イーサネットスイッチ

¥27,990

TSW202はPOE+イーサネット・マネージド・スイッチで、配電を集中化しながらきめ細かなネットワーク管理機能を提供するように設計されています。このPoE+スイッチは、管理と電源供給の柔軟性を可能にし、EtherNet/IP、PROFINET、MRPなどのプロトコルをサポートします。TSW202は、2つのSFPポートと8つのギガビットイーサネットポートを備え、それぞれ30Wの電力を供給します。



※こちらの商品には電源プラグは付属しておりません



マネージド・スイッチ L2と追加のL3機能によって管理と制御を強化

PoE+とSFP PoE+可能な8ポートのスイッチ、光ファイバー通信用SFPポート2個付き

PROFINETとその他の機能 EtherNet/IPやMRPなどの他のプロトコルに加えて、自動データ処理用のPROFINETをサポートします。

WITCHOS Teltonika Networksのスイッチ用OSを搭載。無限のコンフィギュレーションが直感的に可能なように設計されています。

在庫切れ

説明

【製品詳細】

イーサネット

イーサネット    マルチレイヤー・マネージドETHポート×8、10/100/1000 Mbps、オートMDI/MDIXクロスオーバー対応

ファイバー    SFPポート×2

IEEE 802.3シリーズ規格    802.3i、802.3u、802.3ab、802.3x、802.3z



POE出力

PoEポート    ポート1~8

PoE規格    802.3afおよび802.3at 代替B

ポートあたりのPoE最大電力(PSE時)    30 W

合計PoE電力バジェット(PSE時)    240 W

最大イーサネットケーブル長    100 m



サービス

EtherNet/IP    対応

Profinet(クラスB)    対応

SNMP V2、V3  対応

LLDP    対応

ネットワーク管理    802.1pサービスクラス、802.1xポートベースネットワークアクセスコントロール、802.1Q VLAN



ネットワーク

MRP    MRPクライアントロール、MRPマネージャーロール



L2機能    ループ保護、フォワーディングテーブル、VLAN、STP/RSTP

DHCP    DHCPサーバ、DHCPクライアント、DHCPスタティックリース(ワイルドカード付きMAC対応)

ポート設定    有効/無効、リンク速度制御、ポート分離、PoE管理、EEE(802.3az)管理、ポートミラーリング

L3機能    静的IPv4ルーティング、静的IPv6ルーティング、DHCPv6クライアント、静的IPv6アドレス



セキュリティ

認証    PAM - 事前共有キー、Radius & TACACS+、IP & ログイン試行ブロック



QOS

QOS    ポート優先度、DSCP優先度、802.1p優先度、TOS

スケジューリング方式    SP/WFQ/WRR

帯域制御    レート制限、ストームコントロール

トラフィックシェーピング    ポートベースシェーピング



診断

ツール    ケーブル診断、ping、traceroute、nslookup

Pingリブート    特定のポートでPoEを再起動可能



API

Teltonika Networks Web API(ベータ版)のサポート    設定可能なAPIエンドポイントのセットを使用してデータを取得または変更することで、デバイスの可能性を広げます。詳細については、こちらのドキュメントをご参照ください: https://developers.teltonika-networks.com



システム特性

RAM    128MB、DDR3

フラッシュ・ストレージ    16 MBシリアルフラッシュ



ファームウェア/設定

WEB UI    ファイルからのFWアップデート、サーバー上のFWチェック、コンフィギュレーション・プロファイル、コンフィギュレーション・バックアップ

FOTA    FW更新

RMS    複数機器のFW/設定一括更新

設定の保持    現在の設定を失うことなくFWを更新



ファームウェアのカスタマイズ

オペレーティングシステム    WitchOS(OpenWrtベースのLinux OS)

サポート言語    Busyboxシェル, Lua, C, C++

開発ツール    ビルド環境付きSDKパッケージ提供



性能仕様

帯域幅(ノンブロッキング)    20 Gbps

転送レート    14.88 Mpps

パケット・バッファ    512 KB

MACアドレステーブル・サイズ    8Kエントリ

ジャンボフレーム対応    10000バイト



電源

コネクター    2ピン産業用DC電源ソケット

入力電圧範囲    7 - 57 VDC

PoE出力入力電圧範囲    44 - 57 VDC

消費電力    アイドル時 < 3 W / 最大: 8 W / PoE最大: 248 W

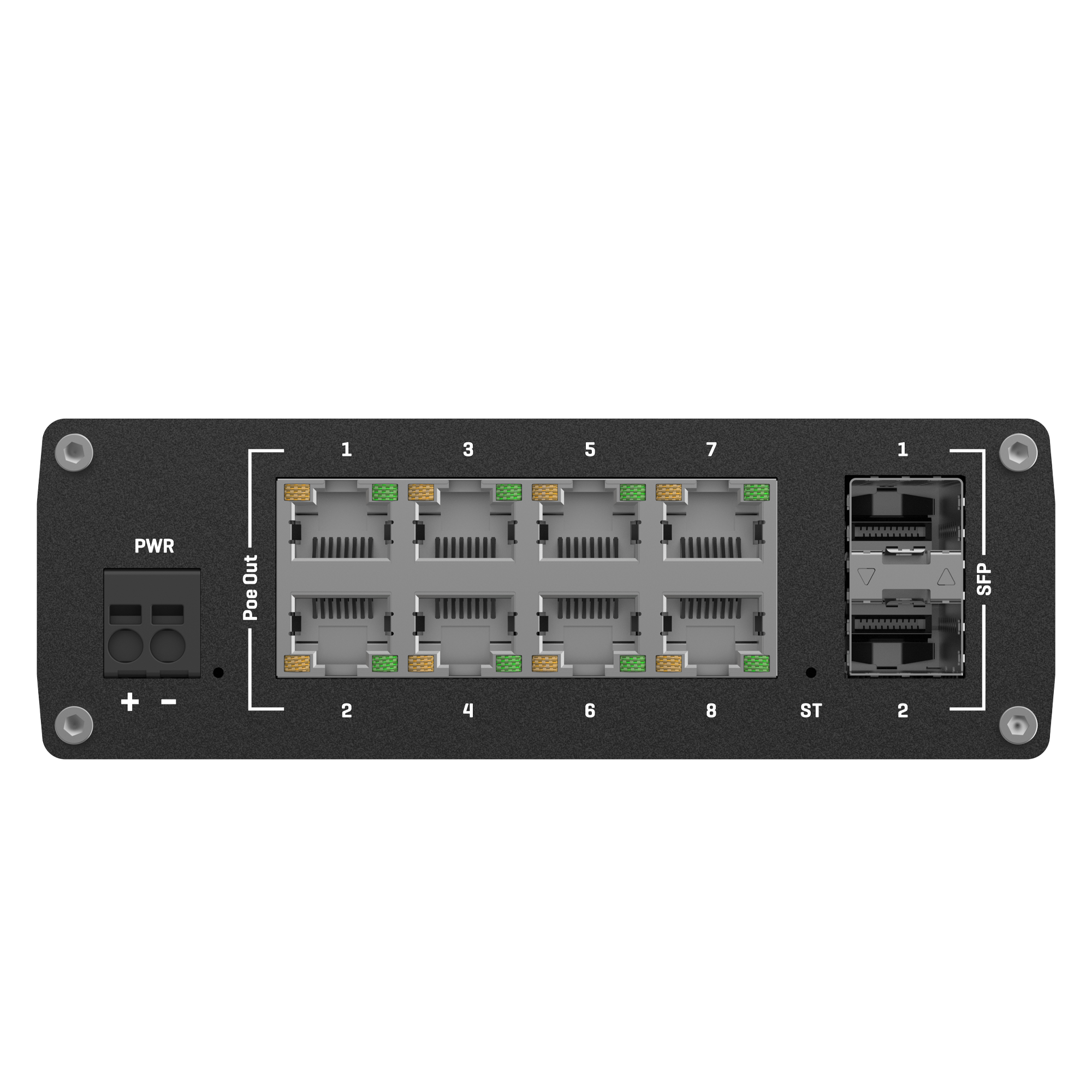

フィジカルインターフェース

イーサネット    RJ45ポート×8、10/100/1000 Mbps

ファイバー    SFPポート×2

ステータスLED   電源LED x 1、Aux LED x 1、ETHステータスLED x 16、SFPステータスLED x 2

電源    1 x 2ピン産業用DC電源ソケット

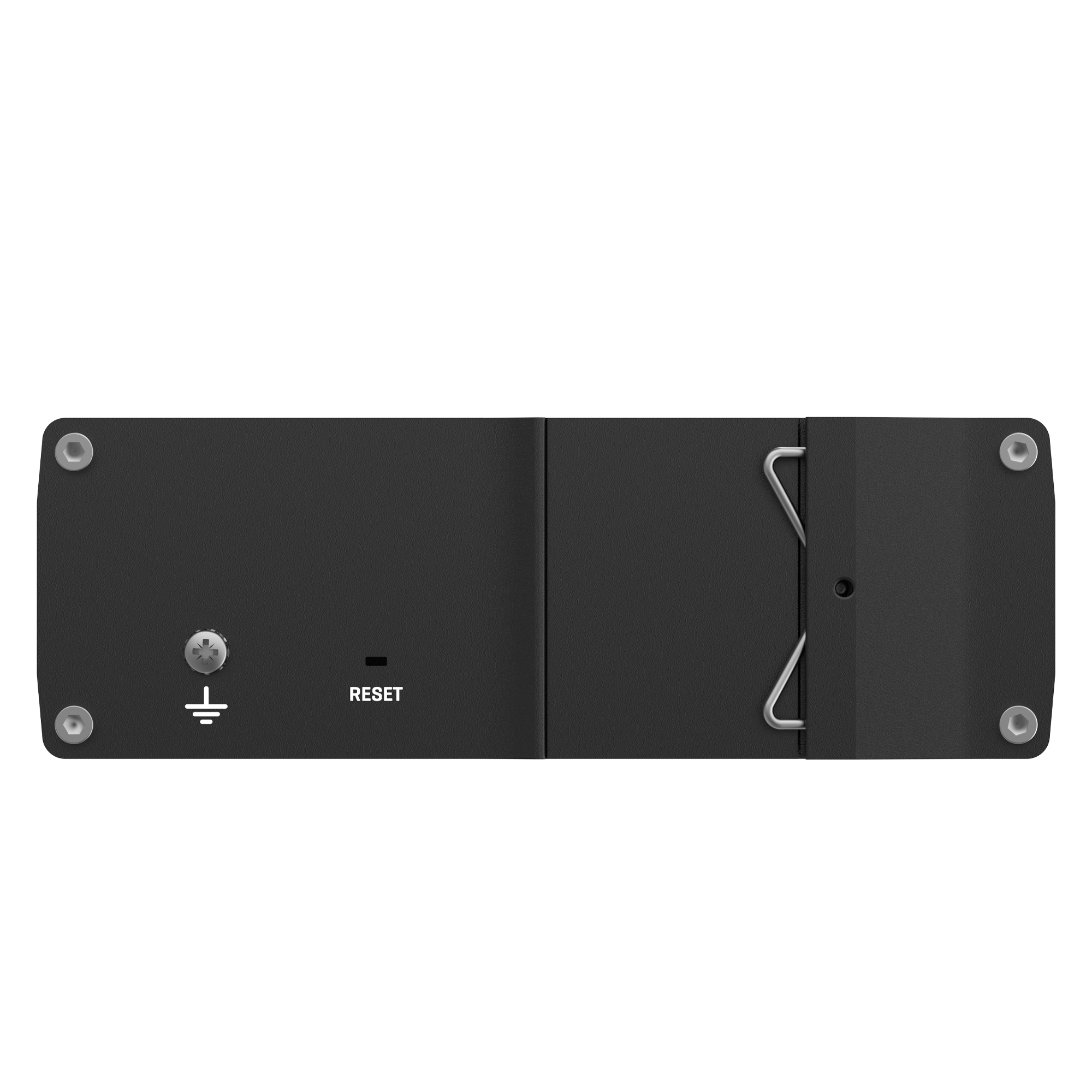

リセット    ソフトウェア・リセット・ボタン

その他        接地ネジ×1



フィジカルスペック

筐体材質    アルマイト材(筐体およびパネル)

寸法(幅×高さ×奥行)    132 x 44.2 x 122.2 mm

重量    610 g

取り付けオプション    一体型DINレールブラケット、壁掛け、平面(追加キットが必要)



動作環境

動作温度    -40 °C~75 °C

動作湿度    10%~90%(結露しないこと)

防塵保護等級    IP30



規制および型式認証

規制    CE、UKCA、RCM、ANRT、FCC、IC、CB、RoHS、REACH、NBTC、Profinet



EMCエミッション&イミュニティ

規格    EN 55032:2015 + A11:2020 + A1:2020、    EN 55035:2017 + A11:2020、    EN IEC 61000-3-2: 2019 + A1:2021、    en 61000-3-3: 2013 + a1:2019 + a2:2021

ESD    EN 61000-4-2:2009

放射イミュニティ    EN IEC 61000-4-3:2020

EFT    en 61000-4-4:2012

サージイミュニティ(AC主電源ポート)    en 61000-4-5:2014 + a1:2017

CS    en 61000-4-6:2014

DIP    en 61000-4-11:2020



安全規格

安全規格    CE: EN IEC 62368-1:2020 + A11:2020、    Rcm: AS/NZS 62368.1:2022、    CB: IEC 62368-1:2018
